対応機器:HDMI出力端子を標準搭載している映像機器・家庭用ゲーム機・パソコン
対応出力機器:HDMI入力端子を標準搭載しているテレビ・パソコン用ディスプレイなど
インターフェース

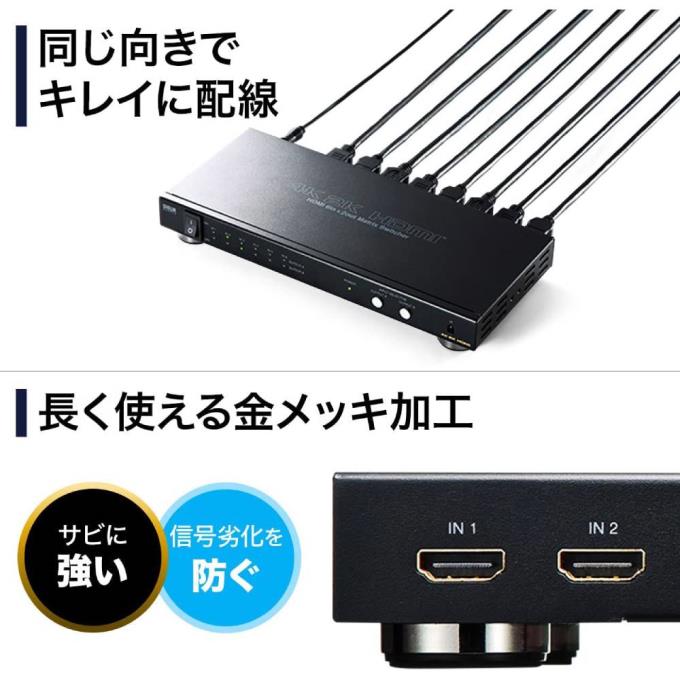

・入力用:HDMI タイプA(19PIN)メス×6
・出力用:HDMI タイプA(19PIN)メス×2

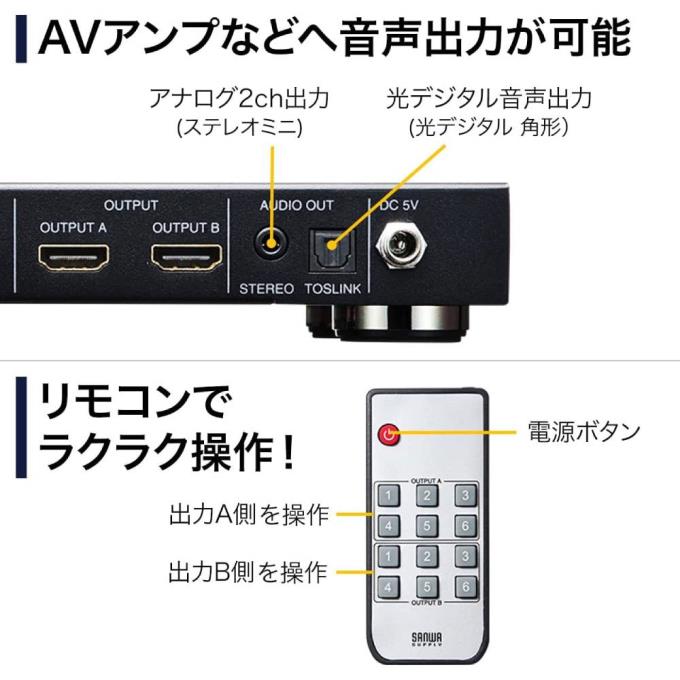

・音声出力:3.5mmステレオミニジャック×1、TOSLINK×1

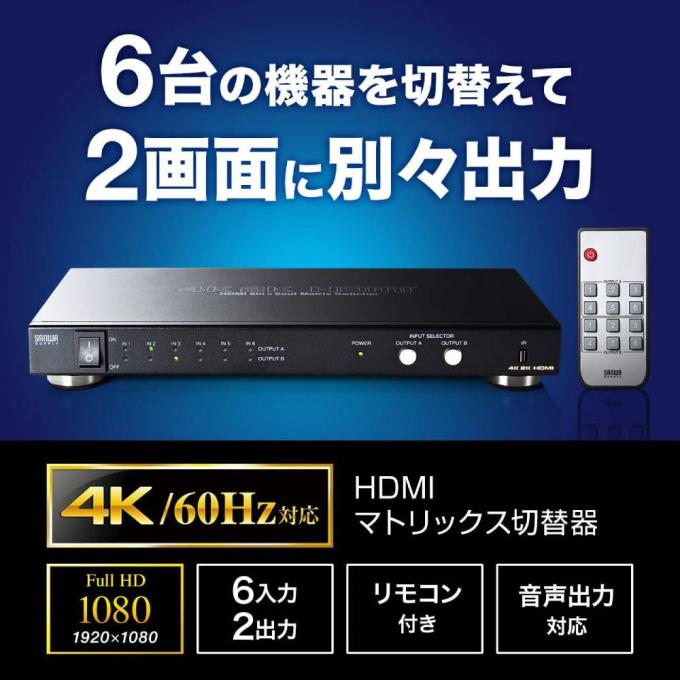

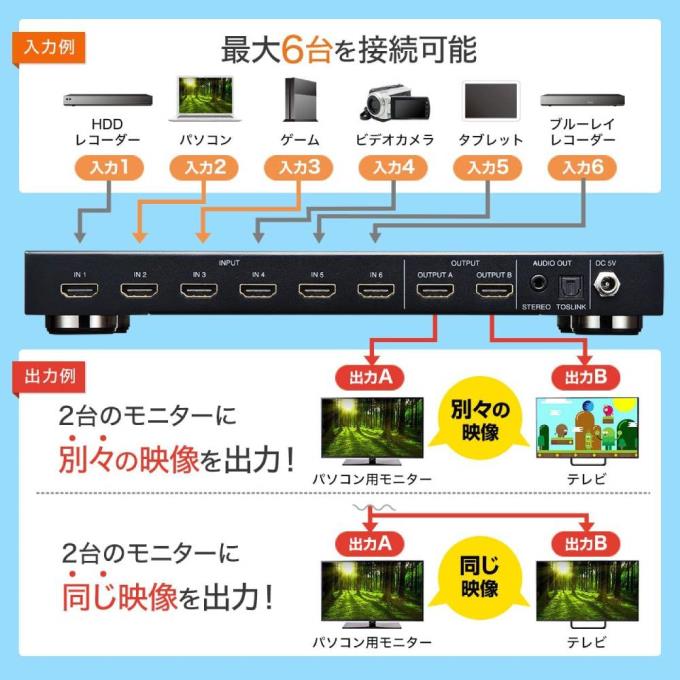

切替内容:HDMI入力6:HDMI出力2(マトリックス切替出力)

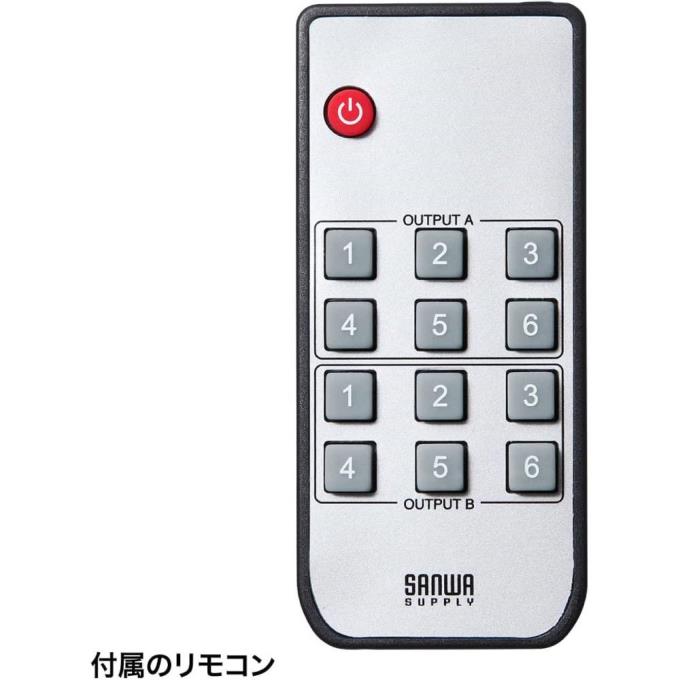

切替方式:本体切替ボタン、リモコン
最大解像度:4K/30Hz
主な対応解像度:3840×2160(30Hz、4:4:4)、3840×2160(30Hz、4:2:2)、1920×1080p (24/25/30/50/60Hz)、1920×1080i (50/60Hz)、1280×720p (50/60Hz)、720×576p (50Hz)、720×480p (60Hz)
対応音声フォーマット
・HDMI入力側/出力側:Dolby Digital 2.0ch/5.1ch、Dolby Digital Plus2.0ch/5.1ch/7.1ch 、Dolby TrueHD 2.0ch/5.1ch/7.1ch、DTS5.1ch、DTS HD5.1ch、LPCM2ch(最大24bit 192KHz)
・光デジタル出力側:Dolby Digital 2.0ch/5.1ch、DTS5.1ch、LPCM2ch(最大24bit 192KHz)
・アナログ出力側:LPCM2ch(最大24bit 48KHz)
入力DDC信号:5V
HDMI規格:HDMI Ver1.4a
データレート:10.2Gbps
ピクセルクロック(最大):340MHz
HDCP:HDCP1.4
機器間制御(CEC):非対応
電源:ACアダプタ
消費電力(最大):2.25W
動作温度:0~40℃
保管温度:-20~60℃
動作湿度:10~85% ※結露なきこと
保管湿度:5~90% ※結露なきこと

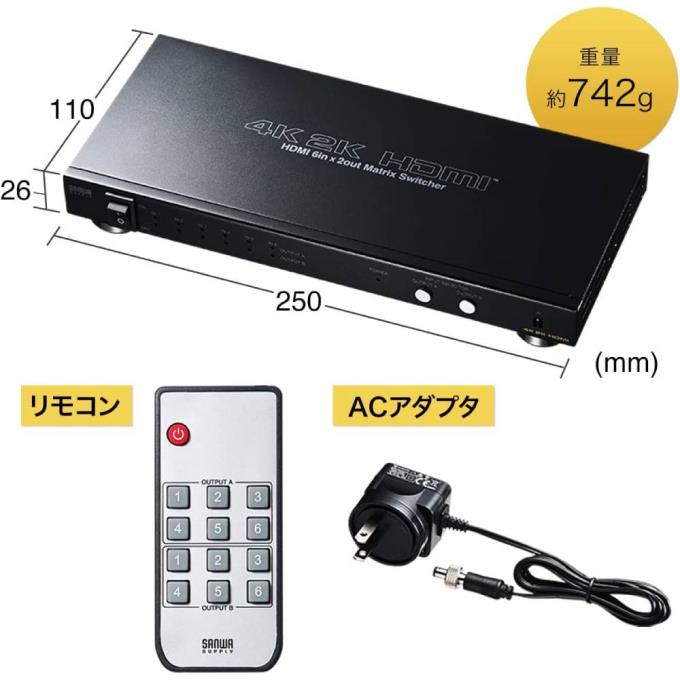

セット内容:本体×1、取扱説明書×1、リモコン(電池付属CR2025)×1、ACアダプタ(DC5V/1A)×1
※<切替時の画面表示時間について>
ポート切替時に映像が表示されるまでの時間は通常3秒~5秒程度かかります。これは本製品による症状ではなく
HDMI機器(レコーダー等)がディスプレイを認識し映像出力を開始するまでにかかる時間であり、HDMI機器の性能によるものです。
本製品自体は切替ボタンを押した瞬間にポート切替えを完了しています。
